天地美TDM系列喷雾机的结构组成

来源: 　　发布时间：2016-05-23 10:10:30　　已有 次浏览

一、TDM型智能环保喷雾器组成

主要有：高效高压风机、喷头、水泵、液压机、配电箱、遥控接收器、液压马达、液压缸、转动机构、底座等组成。

二、TDM型智能环保喷雾器的结构关系

1、风机：当气流由集流器进入风机后，经前导叶获得预旋后，在叶轮动叶中获得能量再经后导叶，将一部分偏转的气流动能转变为静压能，气体流经扩散筒，将一部分轴向气流的动能转变为静压能后输入到管路中。

3、水泵：把水从注水孔注入再通过电动机机提供动力用来提升液体、输送液体，即把原动机的机械能变为液体能量从而达到抽送液体目的的机器。

4、液压机：泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。

5、遥控接收器：一般有基础接收和检控接收两种方式。具有高抗干扰、接受灵敏度高等特点。

6、液压马达：它是液压系统的一种执行元件，它将液压泵提供的液体压力能转变为输出轴的机械能（转矩和转速）。它的水平旋转角度一般在-160°～+160°之间。

7、液压缸：液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。它是通过压力油使缸做直线往复运动的液压执行元件。它控制喷雾器的上下俯仰角度在-10°～55°之间。

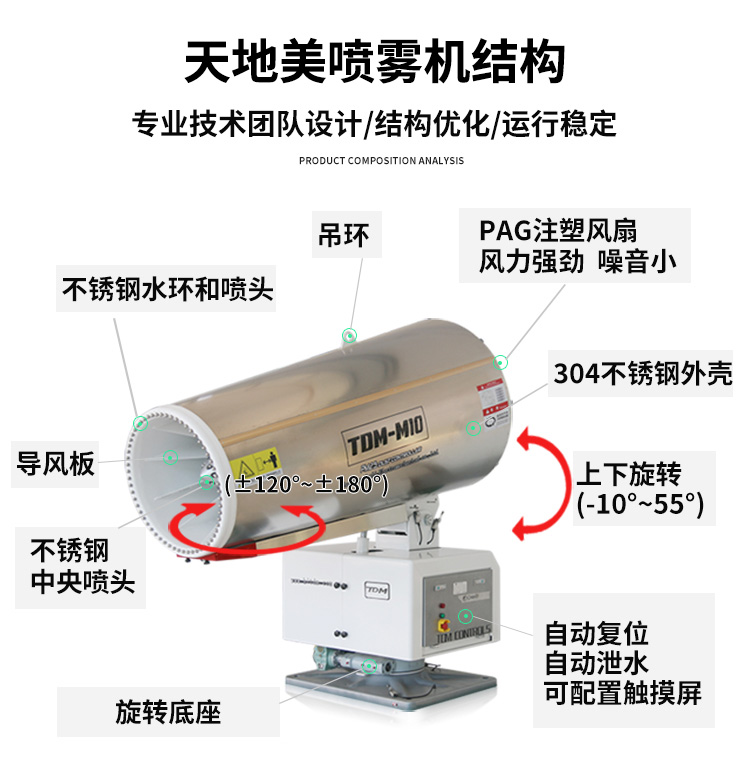

智能环保喷雾器各个结构的安装位置大体如下：风机的前边为喷头由锥形风筒连接；液压机位于底座上的中间位置；在液压机的左前方为水泵，左后方为液压马达和转动机构；右边为遥控接收器（控制方式为遥控、自动、远程）和配电箱。

它的工作原理是利用了伯努利原理，即同一流质里，流速大，压强小；流速小，压强大。流体会自动从高压流向低压。在通过三叉管时，低速流动的水流向高速的流动的空气。水被高速空气撕成一小滴一小滴，这些小水滴喷出来后就成了雾。
